Вначале я опять
задумался - к чему привязываться? Если для
Photoshop'а озера были в самый раз, то для
OziExplorer они мало подходят - слишком
большой объект! Требуется какой-то единичный топографический
объект - точка, от которой можно будет затем отстроиться. Что же
это может быть? Да в принципе, все что угодно. Все, что могло
простоять столетия. В моем случае это церкви, мосты через речки и
ж/д станции (для более поздней карты).
Другой вопрос -
как узнать их координаты? Первый вариант решения проблемы -
выехать на место и произвести измерение, сохранив затем "точку" в
памяти аппарата. Но оказалось, что есть еще один путь -

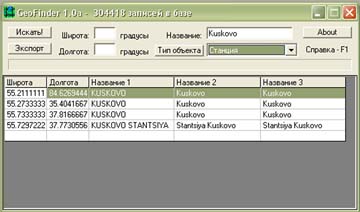

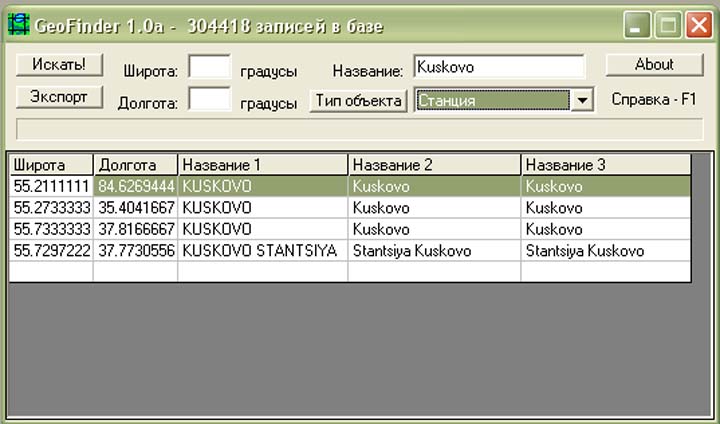

специальная программа. Она была обнаружена мной по адресу
http://www.realbiker.inc.ru/GeoFinder.shtml Эта
программа позволяет узнавать координаты объекта, просто введя в
специальном поле его наименование (латинскими буквами). Очень
интересная программа.
Однако я решил
все же попытать счастья на местности, благо она позволяла это
сделать в кратчайшие сроки. Проехав часа за полтора все
интересующие меня места и произведя "рекогносцировку", сохранив
все полученные данные в памяти прибора, я вновь вернулся за
компьютер и наконец начал таинство привязки.

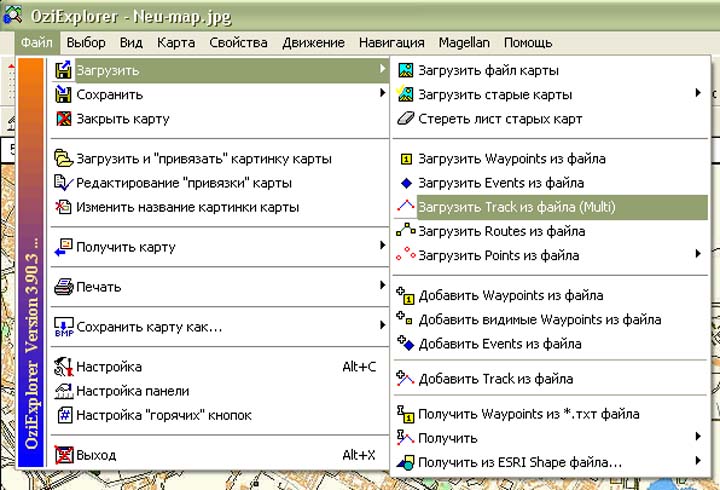

Загрузив
OziExplorer, идем в меню Файл ->
Загрузить и "привязать" картинку карты. В следующем окошке
выбираем интересующую нас карту (в данном случае - шубертовскую).
Карта загружена и с ней начинается работа. Сайт
http://www.rus-roads.ru/gps/gps_notebook.htm предлагает свою
методику калибровки, но в моем случае она не проходит, так как
данные уже изначально получены в системе WGS84
и их не надо "перекидывать" из системы Pulkovo
(в которой сделаны все наши карты).

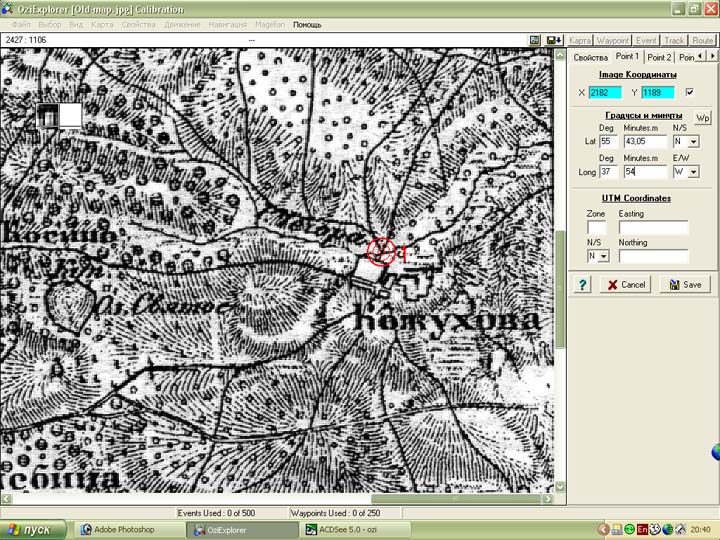

После этого
начинаем расставлять точки привязки. Всего их можно указать 9
штук, но обычно ограничиваются 4 точками, расположенными в углах
карты.
Как вы видите, я
привязывался от таких мест, как, например, мост через реку (это
место сохранилось до наших дней практически в неизменном виде). На
этой карте еще нет железных дорог, которые появились только лишь
через год после ее публикации. На более "молодой" карте, любезно
предоставленной для опытов одним из моих коллег по цеху любителей
приборного поиска, железнодорожные станции есть, поэтому вопрос
привязки там решается более просто, нежели на представленной выше
карте.
Итак, расставив
все точки на карте и введя их координаты в специально отведенных
для этого полях, сохраняем результаты работы. Получив
предварительно привязанную карту, начинаем проверку данных -
расставляем waypoint'ы в тех точках,
координаты которых мы точно знаем и сравниваем полученные значения
координат с уже имеющимися. Если что-то не так, продолжаем
процедуру, вводя новые точки и корректируя значения ранее
введенных. В конечном итоге мы должны получить полностью
привязанную карту (состоящую из 2 файлов, один из которых -
графический файл, другой - *.map файл с
индексацией, понятной Ozi).
Таким же образом
привязываем "новую" карту.
Наконец все карты

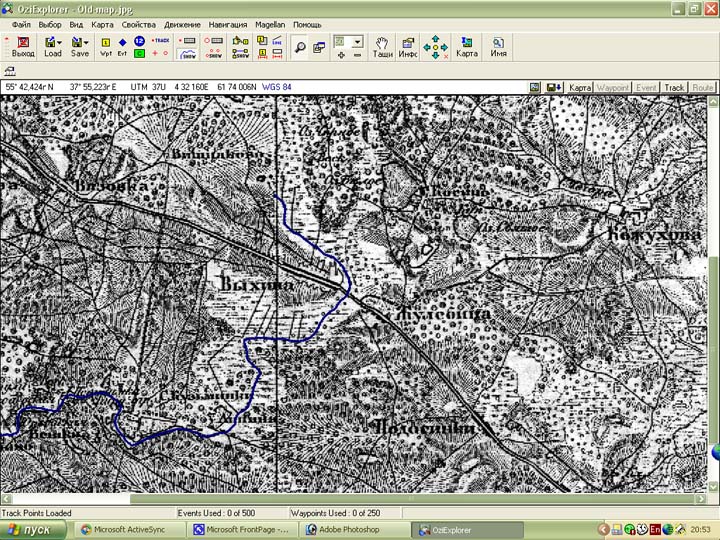

привязаны и можно переходить к основной процедуре. Открыв
привязанную старую карту, я выбрал в рабочей панели программы
иконку TRACK. Появившимся курсором я
очертил на старой карте русло интересующей меня реки.

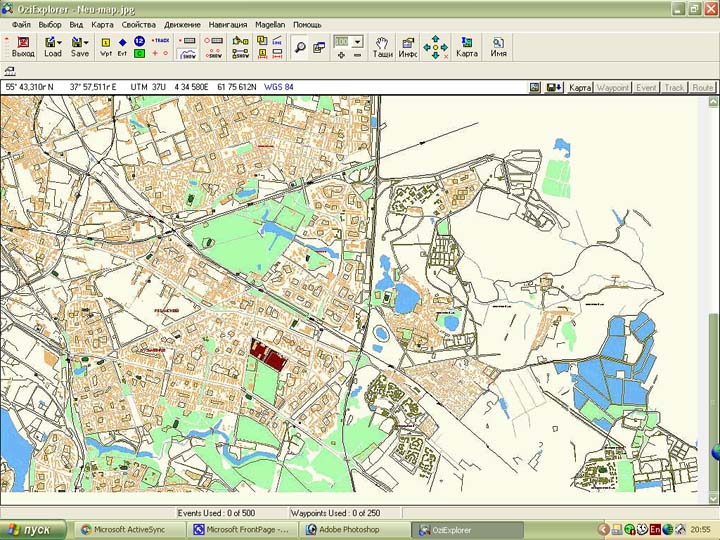

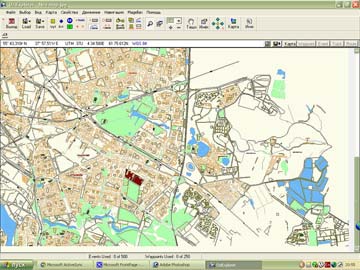

Затем я загрузил
в программу "новую" карту и выбрал в меню команду "Вставить
Track"...

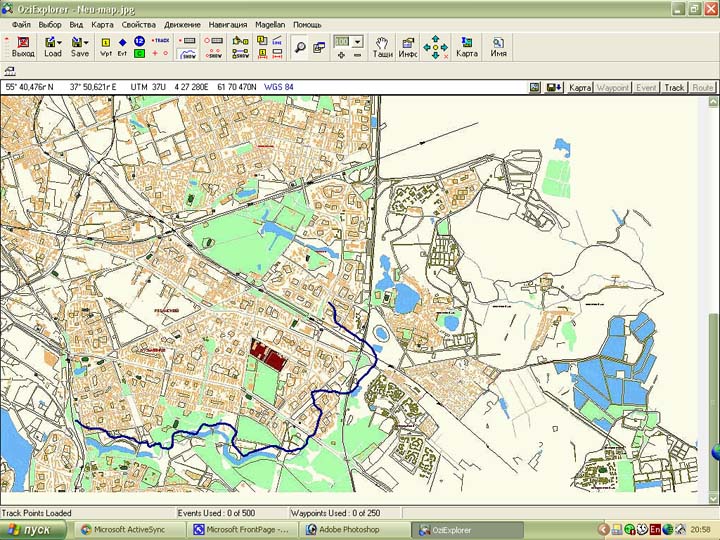

... наконец я
увидел то, ради чего все это делал. Речка снова потекла по району,
не смотря на стоящие сейчас здесь вместо болота дома.
Результат меня
несколько обескуражил, так как я был в полной уверенности, что
исток реки был несколько в другом месте. Об этом, кстати, говорили
и книги. В реальности все оказалось несколько по иному.
Итак, можно смело
утверждать, что река Голедянка брала свое начало в 2 местах (по
данным "карты Шуберта" 1860 года): озерцо - на современных планах
города это место сейчас занимают детский сад и школа №36 по адресу
ул. Молдагуловой д. 20А; болотов районе современного каскада
прудов "Радуга", напротив 15 ГКБ. Судя по данным карты, из этого
болота вытекал небольшой, временами пересыхающий ручеек, который
соединялся с рекой в районе домов 28к.3 и 30А по ул. Молдагуловой,
неся затем свои воды через территорию школы №891 к современному
оптовому рынку у метро "Выхино", ближе к МКАД. Рельеф местности в
этих местах говорит однозначно в пользу существовавшего здесь
некогда русла реки.
На более поздней карте, составленной уже в начале XX века,
источником реки Голедянки является уже только озерцо.
Вот таким образом
мы и можем сейчас судить о том, где брала свое начало речка и где
несла свои воды навстречу Москва-реке. А при большом желании можно
и вовсе совершить экскурсию по самому руслу реки, внеся полученные
на компьютере данные в GPS приемник. Но
это уже другая история, требующая отдельного рассказа. |
